Kit de terminación de cable termocontraíble para exteriores de 10 kV y 3 núcleos

Durante la instalación de cables de alimentación de media tensión, el área de terminación del cable es uno de los puntos más críticos porque el aislamiento original del cable y las capas de blindaje quedan expuestos después del procesamiento. Sin la protección adecuada, la penetración de humedad, la distribución desigual del campo eléctrico y el envejecimiento del aislamiento pueden afectar la seguridad a largo plazo del sistema eléctrico.

Desarrollado y fabricado por GOTOELE, un proveedor profesional de equipos eléctricos en China, este kit de terminación de cable para exteriores de 10 kV integra materiales aislantes termorretráctiles, componentes de control de tensión y accesorios de sellado para garantizar un funcionamiento estable en entornos de distribución de energía en exteriores. Se utiliza ampliamente en redes eléctricas municipales, instalaciones industriales, proyectos de infraestructura y sistemas eléctricos comerciales.

Diseño de ingeniería y estructura funcional.

1. Protección de aislamiento termorretráctil

Los tres largos tubos termorretráctiles de color marrón rojizo están diseñados para cubrir las secciones de aislamiento principales peladas de los tres núcleos del cable. Después del calentamiento, los tubos se contraen firmemente alrededor de la superficie del cable, creando una fuerte capa aislante con excelente rendimiento eléctrico y protección mecánica.

Esta estructura ayuda a mantener el nivel de aislamiento entre los conductores y proporciona una protección confiable contra la exposición ambiental durante el funcionamiento a largo plazo.

2. Cobertizos aislantes anticontaminación para exteriores

Las casetas aislantes integradas de color marrón rojizo están especialmente diseñadas para aplicaciones en exteriores. Aumentan la distancia de fuga de la superficie de terminación del cable y mejoran la resistencia contra la lluvia, la humedad, el polvo y la contaminación industrial.

En comparación con las terminaciones de cables en interiores, las estructuras de terminaciones en exteriores requieren protección adicional porque están expuestas directamente a las condiciones climáticas. Los cobertizos anticontaminación ayudan a reducir el riesgo de descargas eléctricas en la superficie causadas por la humedad y la contaminación.

3. Sistema de control de estrés eléctrico

Cuando se corta y termina un cable de alto voltaje, la distribución del campo eléctrico alrededor del extremo del cable cambia significativamente. La tensión eléctrica concentrada puede causar descargas parciales o fallas de aislamiento si no se controla adecuadamente.

El kit de terminación de cable termorretráctil para exteriores de 3 núcleos y 10 kV utiliza materiales de control de tensión y componentes de blindaje para optimizar la distribución del campo eléctrico, reducir la concentración de tensión en el punto de corte del cable y mejorar la confiabilidad del sistema de terminación completo.

4. Estructura de sellado de ramas de tres núcleos

La guantera negra de tres vías se instala en la sección de derivación del cable. Proporciona protección de sellado para el área de transición entre la cubierta exterior del cable y los núcleos de cable individuales.

Al cubrir herméticamente el punto de bifurcación, se evita que el agua de lluvia, la humedad y el polvo entren en la estructura del cable, lo que mejora el rendimiento general a prueba de agua de la terminación.

5. Accesorios de instalación completos

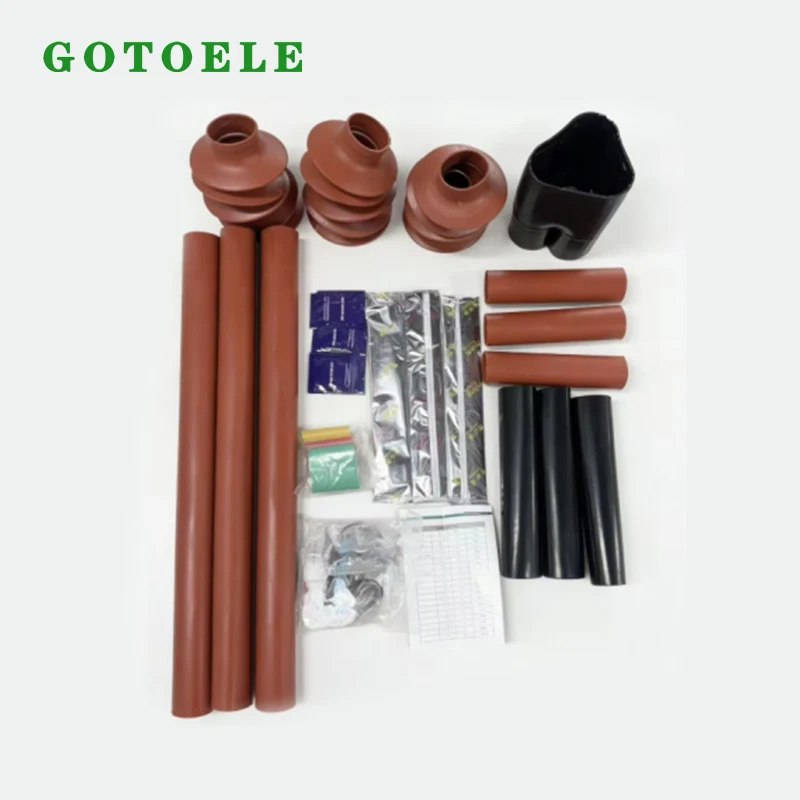

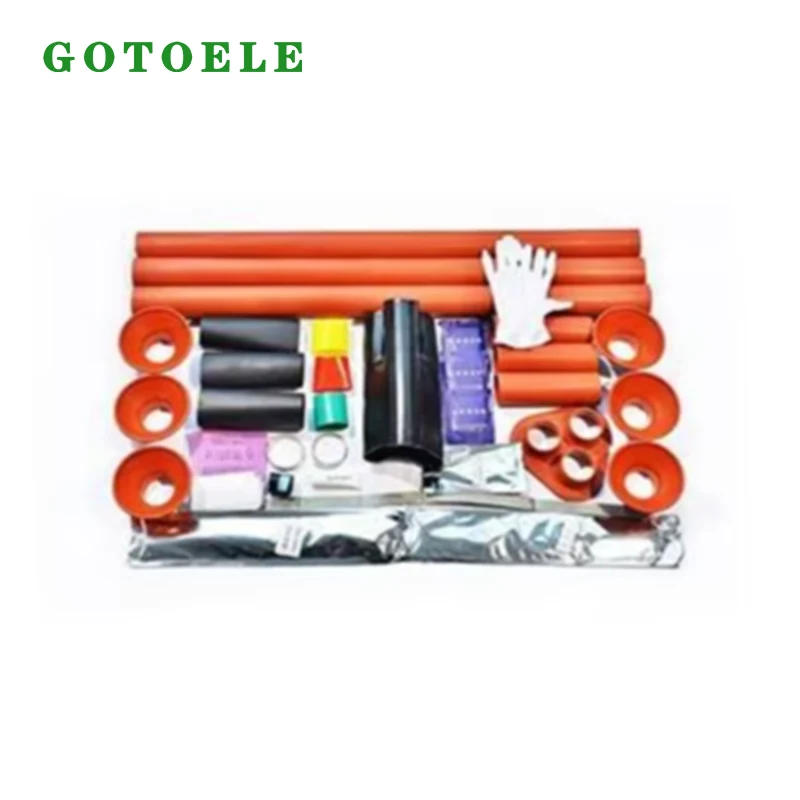

El kit incluye todos los materiales auxiliares necesarios para la instalación profesional de terminaciones de cables, incluidos:

· Cinta protectora de papel de aluminio para distribución de campos eléctricos y conexión de blindaje.

· Masilla selladora para rellenar huecos y evitar la penetración de humedad.

· Manguitos de identificación de fases para una fácil identificación de las fases A/B/C

· Paquetes de lubricante para asistencia en la instalación.

· Guantes protectores e instrucciones de instalación para comodidad de la construcción.

El paquete completo de accesorios ayuda a mejorar la eficiencia de la instalación y mantener una calidad de terminación constante.

Experiencia de aplicación práctica

Basado en la experiencia práctica en proyectos de distribución de energía de media tensión, el kit de terminación de cable termorretráctil para exteriores de 3 núcleos y 10 kV es ampliamente seleccionado para puntos de conexión de cables exteriores que requieren estabilidad de aislamiento a largo plazo y protección ambiental.

Las aplicaciones típicas incluyen:

1. Proyectos de redes eléctricas municipalesSe utiliza para puntos de terminación exteriores de sistemas de cables subterráneos de 10 kV, que incluyen:

· Salas de distribución de energía de la comunidad residencial.

· Unidades principales de anillo

· Cajas de derivación de cables

· Transformadores tipo caja

· Proyectos de conversión de cables subterráneos.

2. Sistemas de energía industriales y mineros Adecuados para fábricas e instalaciones industriales con requisitos de energía continua, que incluyen:

· Plantas de fabricación

· Talleres de maquinaria

· Instalaciones mineras

· Plantas metalúrgicas

· Fábricas de productos químicos

El kit de terminación ayuda a mantener un funcionamiento confiable de las conexiones de cables de alto voltaje exteriores en entornos industriales exigentes.

3. Infraestructura e Instalaciones Públicas Aplicado en sistemas de distribución de energía al aire libre para:

· Estaciones de ferrocarril

· Aeropuertos

· Puertos

· Grandes complejos comerciales

· Proyectos de infraestructura pública

4. Distribución de energía comercial y de edificios Se utiliza para terminales de cables de alto voltaje para exteriores que admiten:

· Edificios residenciales de gran altura

· Centros comerciales

· Promociones inmobiliarias a gran escala.

· Instalaciones de distribución eléctrica

Tipos de cables aplicables y entorno de instalación

El kit de terminación de cable termorretráctil para exteriores de 3 núcleos de 10 kV está diseñado para cables de alimentación con aislamiento XLPE de tres núcleos de 10 kV, incluidos los modelos de cable de uso común, como:

· YJV

· YJV22

El producto está diseñado específicamente para ambientes exteriores con exposición directa a las condiciones climáticas.

Debido a que está equipado con cobertizos anticontaminación al aire libre, debe usarse para aplicaciones de terminación de cables al aire libre. Los sistemas de terminación de cables para interiores sin requisitos de exposición a la intemperie deben utilizar las soluciones de terminación para interiores correspondientes.

Caso de aplicación global

Proyecto de distribución de energía industrial del Sudeste Asiático

El kit de terminación de cable termorretráctil para exteriores de 3 núcleos y 10 kV se aplicó en un proyecto de distribución de energía de una planta de fabricación en el Sudeste Asiático para conexiones de terminales de cable para exteriores de 10 kV entre equipos de conmutación y transformadores.

Debido a las altas temperaturas locales, las fuertes lluvias y el ambiente húmedo, el proyecto requería un sellado impermeable confiable y una protección de aislamiento a largo plazo. El kit de terminación termorretráctil proporcionó un rendimiento estable al combinar tecnología de control de tensión, cobertizos de aislamiento exterior y materiales de sellado.

Después de la instalación, el sistema de terminación de cables funcionó de manera confiable en condiciones continuas de suministro de energía industrial, lo que ayudó a reducir los requisitos de mantenimiento y mejorar la seguridad de la distribución de energía.

Detalles del proyecto:

· Aplicación: Sistema de distribución de energía industrial de 10kV

· Tipo de cable: Cable de alimentación con aislamiento XLPE de tres núcleos

· Instalación: Aparamenta exterior y terminales de cables de transformadores

· Requisitos clave: sellado impermeable, confiabilidad del aislamiento y resistencia a la intemperie

Parámetros técnicos

Fabricación y garantía de calidad

GOTOELE aplica procesos de fabricación estandarizados para garantizar una calidad estable y un rendimiento confiable de cada kit de terminación de cable termorretráctil para exteriores de 3 núcleos y 10 kV.

El proceso de producción incluye:

· Inspección de material entrante

· Verificación de la calidad de los componentes.

· Control del proceso de montaje

· Inspección de apariencia del producto terminado

· Inspección de calidad del embalaje.

Cada lote se verifica de acuerdo con procedimientos de calidad internos antes del envío para garantizar que los componentes de terminación de cables cumplan con los requisitos de aplicación para proyectos energéticos internacionales.

Con experiencia en fabricación profesional y una estricta gestión de calidad, GOTOELE ofrece soluciones confiables de accesorios para cables para clientes eléctricos globales.

¿Por qué elegir el kit de terminación de cable termorretráctil para exteriores GOTOELE de 10 kV?

1. Diseñado para aplicaciones exteriores de media tensión

El producto está desarrollado específicamente para sistemas de terminación de cables de tres núcleos de 10 kV, lo que proporciona una solución completa para aplicaciones de distribución de energía en exteriores.

2. Resistencia a la intemperie confiable

La combinación de tubos aislantes termorretráctiles, cobertizos exteriores y materiales de sellado proporciona una protección eficaz contra la lluvia, la humedad, el polvo y la contaminación ambiental.

3. Kit completo para una fácil instalación

Todos los accesorios necesarios están incluidos en un solo paquete, lo que reduce el tiempo de preparación y mejora la eficiencia de la instalación en los sitios del proyecto.

4. OEM y capacidad de suministro personalizado

GOTOELE admite servicios OEM que incluyen etiquetas personalizadas, embalajes y requisitos de productos para satisfacer las diferentes necesidades del mercado y del proyecto.

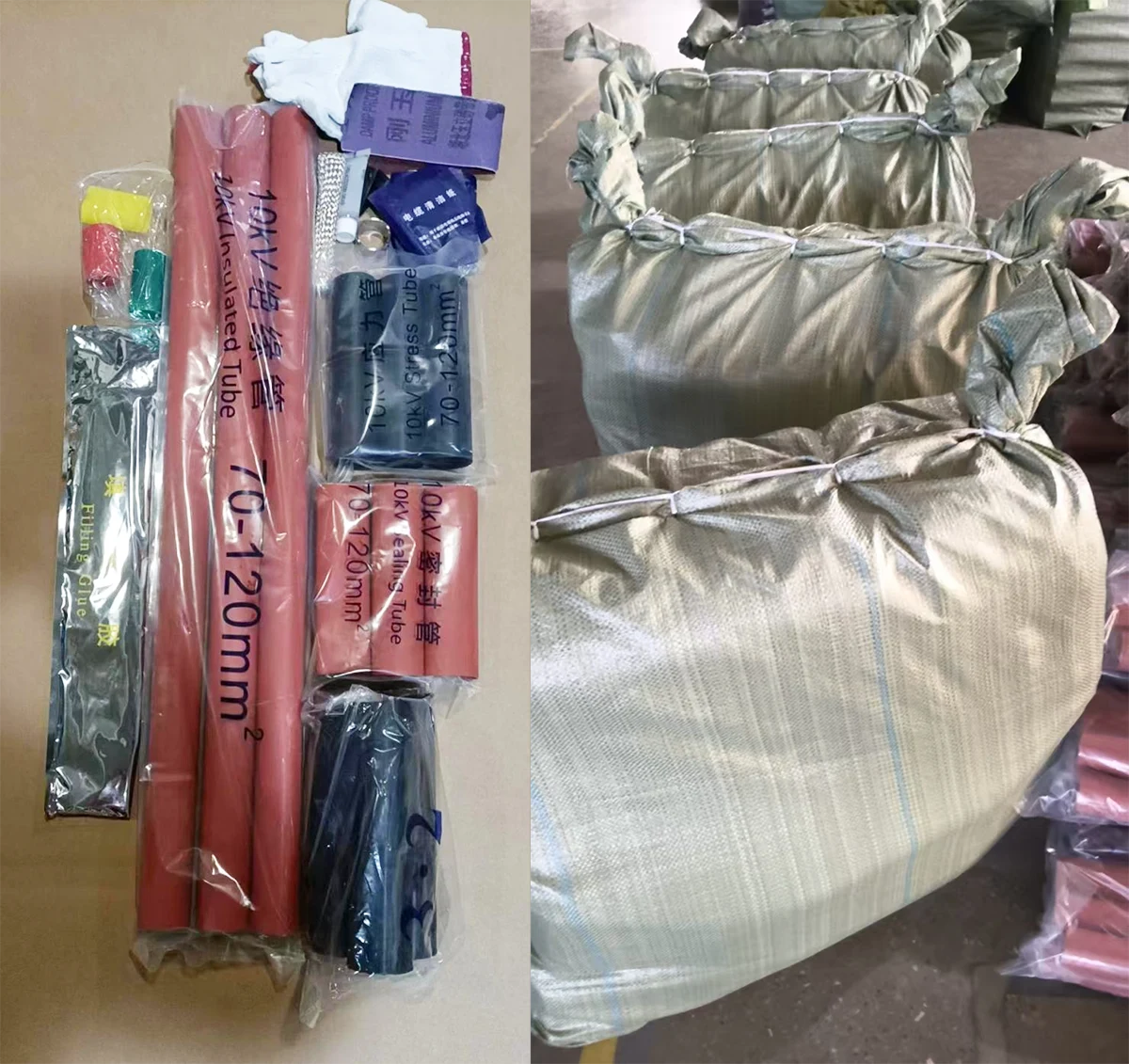

Embalaje y entrega

Cada kit de terminación de cable termorretráctil para exteriores de 3 núcleos y 10 kV está equipado con materiales protectores para evitar daños durante el transporte.

El embalaje de exportación estándar está disponible para envíos internacionales. También se pueden proporcionar requisitos de embalaje, etiquetado y OEM personalizados de acuerdo con las especificaciones del cliente.

Preguntas frecuentes

P1: ¿Para qué tipo de cables se puede utilizar este kit de terminación termorretráctil para exteriores de 10 kV?

Este producto está diseñado para cables de alimentación con aislamiento XLPE de tres núcleos de 10 kV, incluidos los tipos de cables comunes como YJV y YJV22.

P2: ¿Se puede utilizar este kit de terminación de cables en exteriores de forma permanente?

Sí. El producto incluye cobertizos de aislamiento anticontaminación para exteriores y estructuras de sellado impermeables, lo que lo hace adecuado para aplicaciones de terminación de cables en exteriores a largo plazo.

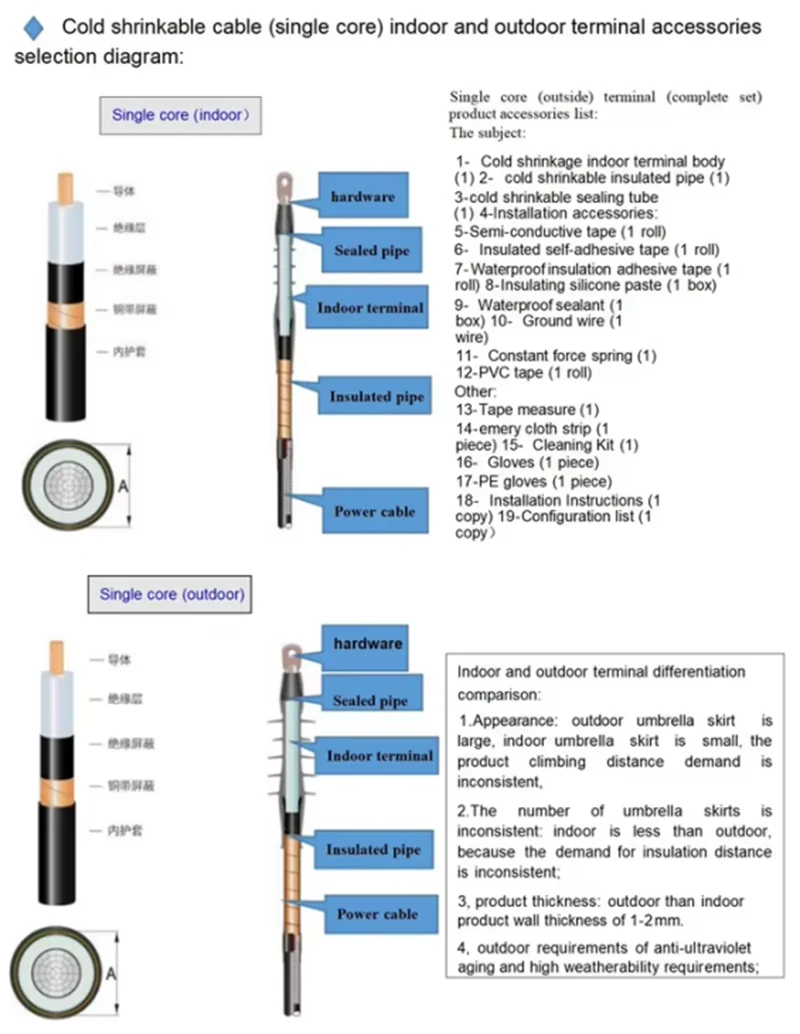

P3: ¿Cuál es la diferencia entre los kits de terminación de cables para interiores y exteriores?

Los kits de terminación para exteriores incluyen componentes adicionales resistentes a la intemperie, como cobertizos aislantes para proteger contra la lluvia, el polvo y la contaminación. Los kits de terminación para interiores generalmente no requieren estas estructuras.

P4: ¿Cuáles son las funciones principales de este producto?

Las funciones principales incluyen:

· Restauración del aislamiento del cable después de la terminación.

· Controlar la tensión del campo eléctrico.

· Prevenir la penetración de humedad

· Mejora de la confiabilidad del funcionamiento del cable a largo plazo

P5: ¿GOTOELE ofrece personalización OEM?

Sí. GOTOELE ofrece servicios OEM que incluyen embalaje personalizado, etiquetado y ajuste de requisitos técnicos para clientes internacionales.
