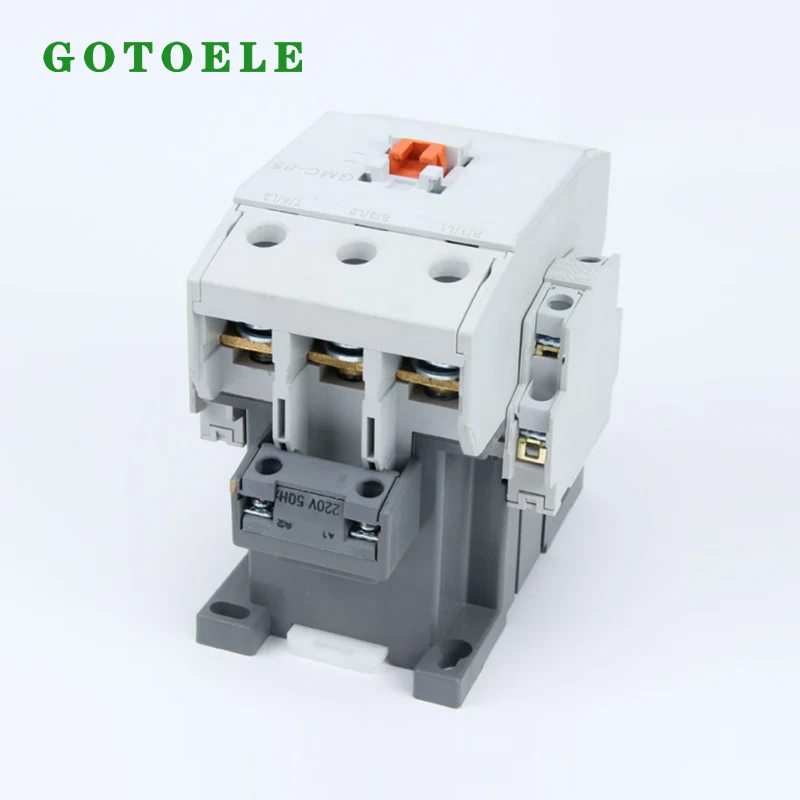

Contactor magnético de CA GMC-85 3P 135A 45KW 2NO+2NC para control de motores industriales

Contactor magnético de CA GMC-85deGOTOELEes un componente de conmutación trifásico de bajo voltaje diseñado para control de motores, maquinaria industrial, bombas, compresores, equipos HVAC y otras aplicaciones que requieren una conmutación confiable de cargas de CA. Con una estructura de contacto principal de 3 polos, clasificación de corriente térmica AC1 de 135 A, capacidad de control de motor de 45 kW a 380–440 V y contactos auxiliares 2NO+2NC, proporciona una configuración práctica para gabinetes de control industrial y equipos eléctricos.

Para los distribuidores eléctricos, cuadristas, fabricantes de máquinas y equipos de mantenimiento, seleccionar un contactor requiere más que verificar la clasificación actual. Antes de comprar, se deben considerar la potencia del motor, la categoría de utilización, el voltaje de funcionamiento, el voltaje de la bobina, la frecuencia de conmutación, los requisitos de los contactos auxiliares, el método de instalación y la protección contra sobrecargas.

¿Qué deben saber los compradores sobre la configuración del GMC-85?

Estructura de contacto principal tripolar

La configuración tripolar permite que el contactor controle un circuito trifásico a través de un único dispositivo de conmutación. Esto lo hace adecuado para aplicaciones de motores industriales comunes donde es necesario conmutar energía trifásica simultáneamente.

Los contactos principales están destinados a conmutar la carga conectada, mientras que los contactos auxiliares se pueden incorporar a circuitos de control, indicación, enclavamiento y señal.

Clasificación de corriente térmica 135A AC1

El marco GMC-85 está asociado con una clasificación de corriente térmica AC1 de 135 A. Sin embargo, los compradores no deben interpretar el valor AC1 como la corriente permitida del motor en cada condición de funcionamiento. Las aplicaciones de motores normalmente requieren una selección según la categoría de utilización aplicable y las características reales del motor.

Por lo tanto, para el control del motor, la corriente y potencia operativas nominales deben compararse con el voltaje de suministro previsto y el servicio de aplicación antes de la selección final.

Capacidad de control de motores de 45 kW

A 380–440 V, la configuración GMC-85 tiene una potencia nominal de 45 kW en condiciones de control de motor AC3. Esto hace que el modelo sea adecuado para una variedad de aplicaciones de motores trifásicos de potencia media cuando las características eléctricas coinciden con los requisitos del sistema.

Parámetros principales

¿Cómo funciona un contactor magnético de CA?

Principio de conmutación electromagnética

Un contactor magnético de CA utiliza una bobina electromagnética para controlar el movimiento de su mecanismo de contacto interno. Cuando el circuito de control energiza la bobina, la fuerza electromagnética mueve el conjunto de contactos y cambia el estado de los contactos principales.

Cuando se desactiva la bobina, el mecanismo vuelve a su posición normal. Esto permite que un circuito de control de baja potencia administre una carga eléctrica de mayor potencia sin necesidad de que el operador o el controlador cambie directamente el circuito del motor.

Separación de funciones de potencia y control

Una de las principales ventajas prácticas de un contactor es la separación entre el circuito de alimentación principal y el circuito de control. Los contactos principales manejan la carga conectada, mientras que la bobina y los contactos auxiliares interactúan con el sistema de control.

Esta estructura se usa ampliamente en maquinaria automatizada porque el motor se puede controlar mediante pulsadores, salidas de PLC, sensores, relés u otros dispositivos de control.

Por qué son importantes los contactos auxiliares 2NO+2NC

Contactos normalmente abiertos

Los dos contactos auxiliares normalmente abiertos se pueden utilizar para lógica de control, retroalimentación del estado de funcionamiento, circuitos de autoretención o conexión a dispositivos de indicación externos, según el diseño del sistema.

Esto ofrece a los fabricantes de equipos una flexibilidad adicional a la hora de integrar el contactor en un armario de control más grande.

Contactos normalmente cerrados

Los dos contactos auxiliares normalmente cerrados se pueden utilizar en circuitos de enclavamiento, señalización y control. Pueden ayudar a coordinar el contactor con otros componentes de conmutación o dispositivos de control.

Diseño de circuito de control de apoyo

Tener contactos auxiliares normalmente abiertos y normalmente cerrados en la misma configuración puede reducir la necesidad de componentes de conmutación auxiliares adicionales en algunos diseños de control.

La disposición real de los contactos y la utilización eléctrica siempre deben compararse con el diagrama del circuito de control antes de la instalación.

Aplicaciones industriales típicas

Control de motores industriales

La aplicación principal del GMC-85 es la conmutación y el control de motores trifásicos compatibles. Puede incorporarse en conjuntos de arrancadores de motor y paneles de control donde las condiciones eléctricas nominales correspondan a la aplicación.

Bombas y equipos de tratamiento de agua

Las bombas a menudo requieren un control de arranque y parada automático basado en la presión, el nivel, el flujo o las señales del proceso. Un contactor puede servir como interfaz de conmutación entre el circuito de control y el motor de la bomba.

Compresores y sistemas HVAC

Los compresores industriales, los sistemas de ventilación, los equipos de aire acondicionado y otros sistemas impulsados ​​por motores pueden utilizar contactores para controlar los motores de acuerdo con los requisitos del sistema de control eléctrico del equipo.

Maquinaria de producción

Los equipos de fabricación suelen contener varios motores, transportadores, ventiladores, bombas y otras cargas eléctricas. Se pueden incorporar contactores en gabinetes de control para proporcionar conmutación centralizada y operación automatizada.

Factores clave de selección antes de comprar

Verifique la potencia y la corriente del motor

La potencia del motor por sí sola no es suficiente para seleccionar el contactor. Los compradores deben confirmar la corriente nominal, el voltaje de suministro, la frecuencia, las características de arranque, el servicio operativo y la categoría de utilización del motor.

El contactor debe seleccionarse en función de la carga eléctrica real en lugar de simplemente hacer coincidir el nombre del producto con la potencia nominal del motor.

Confirmar el voltaje de la bobina

El voltaje de la bobina del contactor debe coincidir con el del circuito de control. Los voltajes de control comunes pueden variar considerablemente entre diferentes máquinas y regiones.

Antes de realizar el pedido, los compradores deben especificar el voltaje y la frecuencia de la bobina requeridos para evitar problemas de compatibilidad durante la instalación.

Considere cambiar la frecuencia

Las aplicaciones con arranques y paradas frecuentes del motor imponen mayores exigencias al contactor que las aplicaciones con conmutaciones relativamente poco frecuentes.

Por lo tanto, se debe considerar la frecuencia de operación esperada al seleccionar el contactor y evaluar su idoneidad para la aplicación prevista.

Coordinar protección contra sobrecarga

Un contactor proporciona principalmente control de conmutación y no debe considerarse como un reemplazo de un dispositivo de protección de sobrecarga del motor dedicado. Para aplicaciones de arrancador de motor, se debe seleccionar un relé de sobrecarga térmica apropiado o un dispositivo electrónico de protección del motor de acuerdo con los requisitos del motor y del sistema.

Consideraciones de instalación

Verificar clasificaciones eléctricas

Antes de la instalación, los técnicos deben confirmar el modelo del contactor, el voltaje de la bobina, el voltaje del circuito principal, la corriente nominal, la potencia del motor, la configuración de los contactos auxiliares y el diagrama de cableado.

Utilice conductores apropiados

Los conductores de alimentación, las conexiones de terminales y los dispositivos de protección deben seleccionarse de acuerdo con la corriente real y los estándares de instalación eléctrica aplicables.

Las conexiones flojas o de tamaño inadecuado pueden aumentar la resistencia de contacto y la generación de calor, lo que podría afectar la confiabilidad del equipo.

Proporcionar protección adecuada

El contactor debe estar integrado con una protección adecuada contra cortocircuitos y sobrecargas. La configuración de protección debe diseñarse de acuerdo con las características del motor, el entorno de instalación y las regulaciones eléctricas locales aplicables.

Verifique el entorno de instalación

La temperatura, la humedad, el polvo, la vibración, el diseño del gabinete y la ventilación pueden afectar las condiciones de funcionamiento de los componentes eléctricos de bajo voltaje. El contactor debe instalarse en un entorno dentro de sus límites operativos especificados.

Mantenimiento e inspección

Inspeccionar los contactos principales

Para equipos que funcionan con frecuencia, el personal de mantenimiento debe inspeccionar periódicamente el estado de los contactos principales. Las picaduras excesivas, las quemaduras, la decoloración o el desgaste anormal pueden indicar tensión eléctrica o condiciones de funcionamiento inadecuadas.

Verificar contactos auxiliares

Se deben verificar los contactos auxiliares cuando los circuitos de control experimentan señales intermitentes, comportamiento de conmutación inesperado o errores de retroalimentación.

Inspeccionar las conexiones de los terminales

Los terminales eléctricos deben permanecer bien sujetos. El personal de mantenimiento debe seguir los requisitos de apriete recomendados por el fabricante y los procedimientos de mantenimiento eléctrico aplicables.

Monitorear ruido anormal

Los zumbidos inusuales, las vibraciones o el funcionamiento inestable del contactor pueden indicar problemas de bobina, mecánicos, de voltaje o relacionados con la instalación. Las condiciones anormales deben investigarse antes de continuar con la operación.

Consideraciones de calidad para compradores B2B

Consistencia de producción

Para los distribuidores y clientes OEM, la coherencia entre lotes es importante porque los contactores a menudo están integrados en paneles de control y diseños de equipos estandarizados.

GOTOELE afirma que su proceso de producción incluye control de calidad desde la inspección de la materia prima hasta la fabricación, pruebas, embalaje y entrega.

Prueba antes del envío

Los productos eléctricos deben someterse a inspecciones y pruebas adecuadas antes del envío. Los compradores que compren al por mayor deben confirmar los procedimientos de inspección y los requisitos de documentación del proveedor antes de realizar un pedido.

Requisitos de certificación

GOTOELE identifica entre sus credenciales de calidad y certificación CE e ISO9001. Los clientes deben solicitar el certificado y la documentación técnica correspondientes para la configuración exacta del producto requerida para su mercado.

Capacidad de fabricación y suministro de GOTOELE

Fabricante de productos eléctricos de bajo voltaje

GOTOELE, operada por Yueqing Gongtong Electric Co., Ltd., se especializa en productos eléctricos de bajo voltaje, incluidos contactores de CA, relés de sobrecarga térmica, disyuntores de caja moldeada, arrancadores, MCB y componentes de control.

La empresa integra servicios de I+D, diseño de productos, fabricación, pruebas y exportación para apoyar a distribuidores, fabricantes de equipos y clientes industriales.

Soporte para pedidos OEM y personalizados

GOTOELE proporciona soporte de productos OEM y personalizado que cubre parámetros técnicos, configuraciones de productos, embalaje y requisitos de marca. Esto puede resultar útil para distribuidores eléctricos y fabricantes de equipos que requieren especificaciones consistentes en múltiples proyectos.

Capacidad de suministro a granel

Para los compradores internacionales, la capacidad estable de producción y suministro es importante cuando los contactores se utilizan como componentes estándar en múltiples modelos de equipos. GOTOELE informa de una capacidad de producción anual de aproximadamente 8 millones de piezas en toda su gama de productos eléctricos de bajo voltaje.

Lista de verificación del comprador

Preguntas frecuentes

¿Para qué se utiliza el contactor magnético de CA GMC-85?

Está diseñado para conmutar y controlar cargas de CA trifásicas compatibles, en particular motores industriales y equipos impulsados ​​por motor, como bombas, compresores, sistemas HVAC, transportadores y maquinaria de producción.

¿Qué significa 135A para este contactor?

El valor de 135 A se refiere a la clasificación de corriente térmica AC1 asociada con el marco GMC-85. Las aplicaciones del motor deben seleccionarse de acuerdo con la categoría de utilización aplicable, la corriente, el voltaje y las condiciones de operación del motor.

¿Puede el GMC-85 controlar un motor de 45kW?

El GMC-85 tiene una potencia nominal de 45 kW a 380–440 V en condiciones AC3 según la configuración especificada. La aplicación real del motor aún debe verificarse con respecto a la corriente nominal, las condiciones de arranque, la frecuencia de conmutación y los estándares aplicables.

¿Qué significa 2NO+2NC?

Indica dos contactos auxiliares normalmente abiertos y dos contactos auxiliares normalmente cerrados. Estos contactos se pueden utilizar para lógica de control, retroalimentación de estado, enclavamiento y circuitos de señalización.

¿El contactor incluye protección contra sobrecarga?

Un contactor proporciona control de conmutación y normalmente debe coordinarse con un dispositivo de protección de sobrecarga adecuado para aplicaciones de motor. La configuración de protección requerida depende del motor y del sistema eléctrico.

¿Puede GOTOELE proporcionar servicios OEM?

Sí. GOTOELE brinda soporte OEM y personalizado para distribuidores, fabricantes de equipos y clientes industriales, incluidas especificaciones de productos, configuraciones, empaques y requisitos de marca.

Consideraciones finales

Contactor magnético de CA GMC-85proporciona una solución de conmutación trifásica para el control de motores industriales y otras aplicaciones compatibles de bajo voltaje. Su estructura 3P, su clasificación de corriente térmica AC1 de 135 A, su clasificación AC3 de 45 kW a 380–440 V y sus contactos auxiliares 2NO+2NC lo hacen adecuado para sistemas de control que requieren funciones de conmutación del circuito principal y control auxiliar.

Para distribuidores eléctricos, fabricantes de paneles, fabricantes de equipos OEM y equipos de mantenimiento, la selección correcta debe basarse en la corriente del motor, el voltaje, la categoría de utilización, el voltaje de la bobina, la frecuencia de conmutación, la configuración de protección, las condiciones de instalación y la certificación requerida.

Con experiencia en fabricación de productos eléctricos de bajo voltaje, soporte OEM, gestión de calidad y capacidades de suministro internacional,GOTOELEpuede ayudar a los clientes que buscan configuraciones de contactores para automatización industrial, control de motores, maquinaria, HVAC, bombas y otras aplicaciones de equipos eléctricos.
