Método de cableado del contactor de comunicación.

El cableado decontactores de CASigue la idea básica de comenzar con el circuito principal y luego el circuito de control. Dependiendo del voltaje de la bobina y los requisitos de control, el método de cableado puede variar ligeramente. Los pasos específicos son los siguientes:

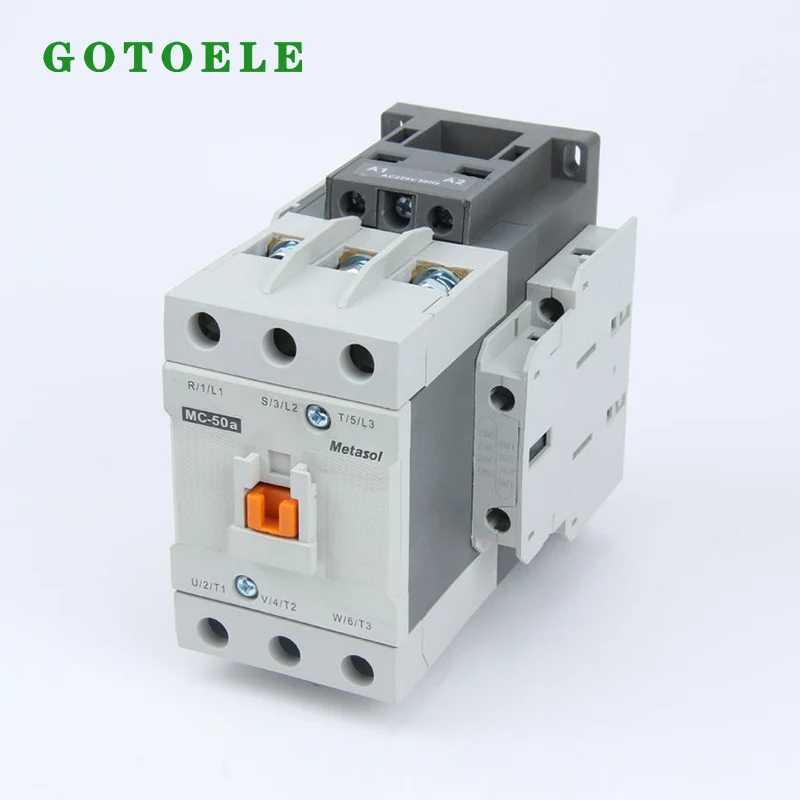

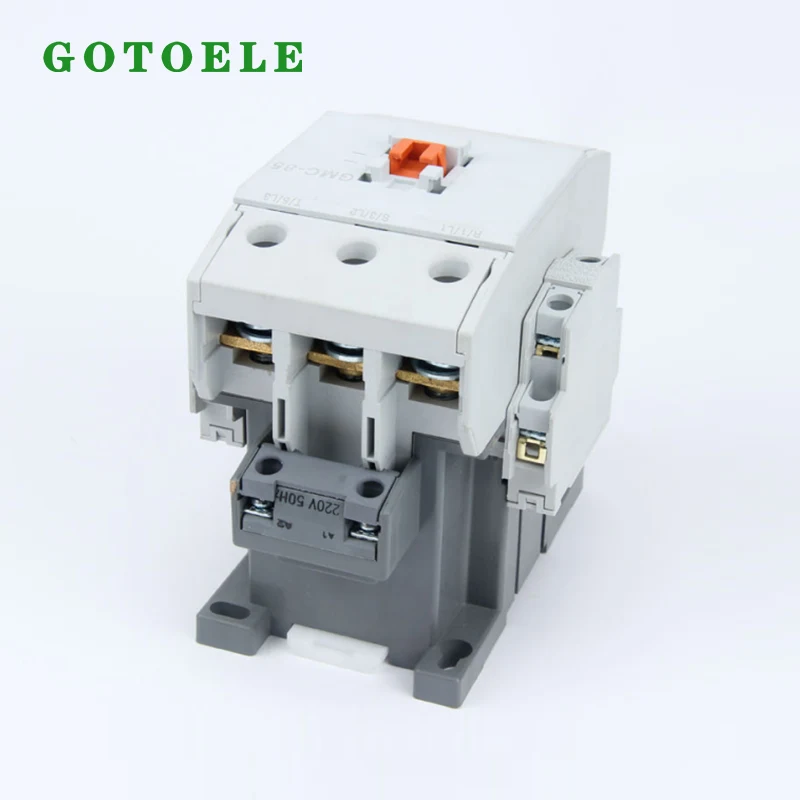

Comprender los terminales del cableado central

Después de recibir el contactor, primero confirme la identificación:

Terminales de bobina: marcados como A1 y A2 (normalmente hay dos terminales A2 interconectados para facilitar el cableado);

Terminales del circuito principal: los extremos superiores L1, L2 y L3 son los terminales de entrada, y los extremos inferiores T1, T2 y T3 son los terminales de salida, conectados a la carga;

Contactos auxiliares: 13NO/14NO son contactos normalmente abiertos (desconectados cuando la bobina no está alimentada), 21NC/22NC son contactos normalmente cerrados (cerrados cuando la bobina no está alimentada), utilizados para lógica de control como autobloqueo y enclavamiento.

Pasos básicos de cableado (diferenciados por el voltaje de la bobina)

1. Contactor de bobina de 220 V

Cableado de la bobina: A1 al cable neutro, A2 al cable vivo (a través del interruptor de control);

Cableado del circuito principal: los extremos superiores L1 y L2 están conectados a cables neutros y vivos respectivamente, mientras que los extremos inferiores T1 y T2 están conectados directamente a equipos eléctricos de 220 V;

Lógica de trabajo: Después de encender la bobina, se cierra el contactor, se conecta el circuito principal y se arranca el equipo; Después de un corte de energía, el circuito principal se desconecta y el equipo se detiene.

2. Contactor de bobina de 380V

Cableado de la bobina: A1 y A2 están conectados cada uno a un cable vivo;

Cableado del circuito principal: tres cables activos están conectados a los extremos superiores L1, L2 y L3 respectivamente, y los extremos inferiores T1, T2 y T3 están conectados directamente a equipos eléctricos de 380 V (comúnmente motores trifásicos);

Lógica de trabajo: Consistente con 220V, el circuito principal se conecta después de cerrar la bobina.

Métodos de cableado comunes para escenarios de control

1. El control de avance más sencillo

Cable vivo → botón de control → bobina del contactor A2, A1 conectado al cable neutro/otro cable vivo, el circuito principal se puede conectar directamente a la carga;

Características: Presionar y mantener presionado el botón para operar el dispositivo y soltarlo para detenerlo es el método de control más básico.

2. Control común de autoprotección de inicio y parada (inicio y parada)

El botón de parada está conectado en serie al circuito de la bobina y el botón de inicio está conectado en paralelo al contacto auxiliar normalmente abierto del contactor;

Lógica: Después de presionar el botón de inicio, la bobina se enciende y el contacto auxiliar normalmente abierto se cierra. Después de soltar el botón, la bobina aún puede recibir alimentación continua a través del contacto auxiliar cerrado para mantener el funcionamiento; Presione el botón de parada para apagar la bobina y detener el dispositivo.

3. Control de rotación hacia adelante y hacia atrás del motor (doble enclavamiento)

Se requieren dos contactores para conectar los contactos auxiliares normalmente cerrados de los dos contactores en serie con los circuitos de bobina de cada uno (para lograr el enclavamiento del contactor), y los botones también están conectados en forma de enclavamiento;

Característica: Asegúrese de que solo un contactor esté activado al mismo tiempo para evitar cortocircuitos bifásicos, que es el método de conexión estándar para controlar la rotación hacia adelante y hacia atrás del motor.

Mando a distancia

Técnica de cableado: conecte todos los botones de parada en serie y todos los botones de inicio en paralelo para lograr el control del mismo dispositivo desde múltiples ubicaciones.
