Relé temporizador de retardo de encendido electrónico ST3P A-B
El relé temporizador de retardo de encendido electrónico GOTOELE ST3P A-B es un componente de control de sincronización industrial que se utiliza para operaciones de conmutación retardada en sistemas de automatización eléctrica. Comienza a cronometrar inmediatamente después de que se suministra energía y cambia los contactos de salida del relé después del período de retardo preestablecido. Con ajustes de temporización ajustables, instalación enchufable y control electrónico confiable, se aplica ampliamente en arrancadores de motores, gabinetes de control, máquinas empacadoras, equipos HVAC y circuitos de automatización industrial.
El relé temporizador de retardo de encendido electrónico GOTOELE ST3P A-B está diseñado para resolver problemas de coordinación de temporización en sistemas de control eléctrico. A diferencia de los relés estándar que conmutan inmediatamente después de la activación, este relé temporizador introduce un período de espera preestablecido antes de activar los contactos de salida.
Durante la operación, el circuito electrónico interno de sincronización comienza a contar después de que la bobina recibe energía. Una vez que se alcanza el tiempo de retardo establecido, el relé cambia automáticamente el estado del contacto para activar la siguiente acción de control.
Esta función permite que diferentes componentes dentro de la misma máquina funcionen de acuerdo con una secuencia planificada, mejorando la coordinación del equipo y reduciendo el impacto innecesario del arranque simultáneo.
Diseñado para equipos que requieren acciones retardadas
Muchas máquinas industriales requieren intervalos de tiempo controlados entre diferentes operaciones. El ST3P A-B proporciona una solución sencilla y eficaz sin añadir sistemas de control complejos.
Las aplicaciones típicas incluyen:
· Circuitos de arranque de motores donde el equipo auxiliar necesita arrancar después de que el motor principal alcance un funcionamiento estable;
· Sistemas transportadores que requieren activación secuencial de diferentes secciones de accionamiento;
· Compresores y bombas de aire que requieren un reinicio retrasado después de la recuperación de energía;
· Sistemas de ventilación que requieren el funcionamiento del ventilador después del apagado del equipo;
· Máquinas de embalaje y montaje que requieren intervalos de funcionamiento precisos.
Al agregar un control de retardo ajustable, el relé temporizador mejora la secuencia de trabajo y ayuda a reducir el estrés eléctrico y mecánico durante la operación del equipo.
Alternativa simple para el control de sincronización de automatización básica
Para muchas aplicaciones de automatización pequeñas y medianas, usar un PLC solo para funciones de retardo simples puede aumentar el costo del sistema y la complejidad de la programación.
El ST3P A-B proporciona una solución de temporización dedicada que permite a los ingenieros agregar lógica de retardo directamente a los circuitos eléctricos.
Comparado con el control basado en PLC:
· No se requiere software de programación;
· La instalación es más rápida;
· La resolución de problemas es más fácil;
· La estructura del sistema de control sigue siendo simple.
Es especialmente adecuado para máquinas independientes y armarios de control donde sólo se requieren funciones básicas de temporización.
Instalación y ajuste de campo convenientes

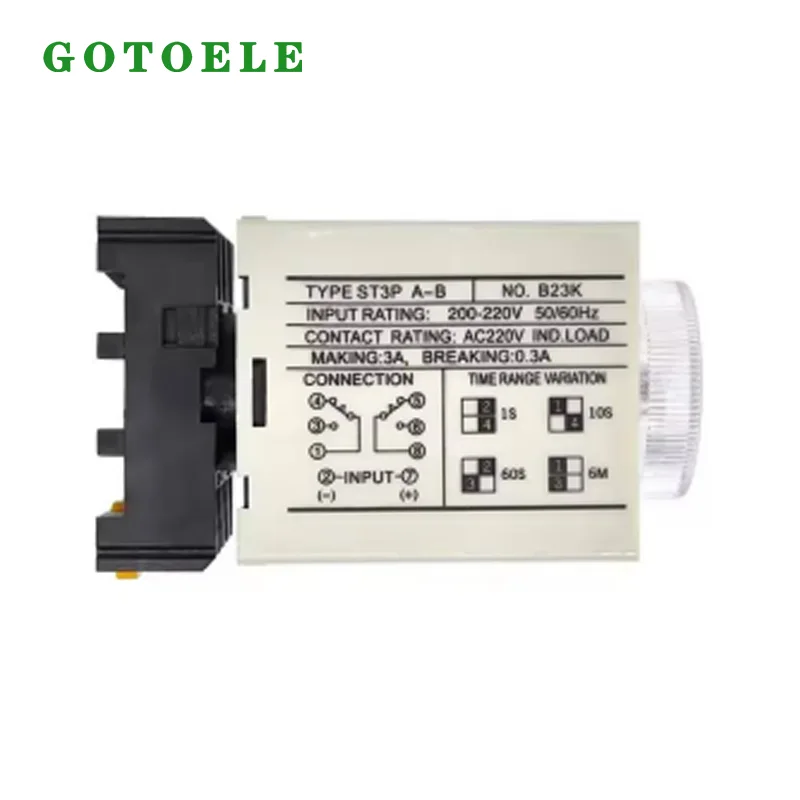

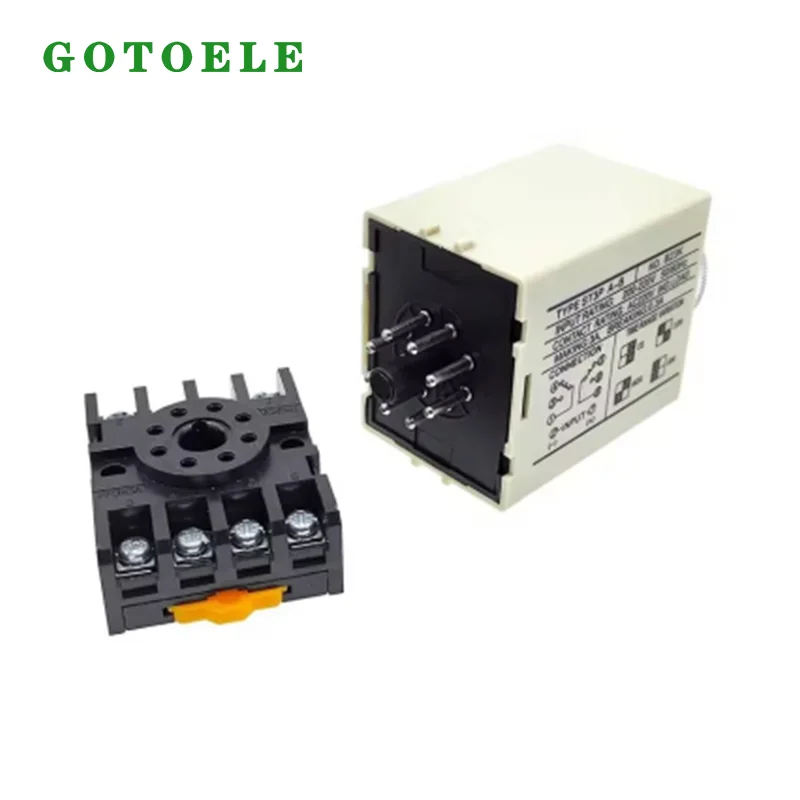

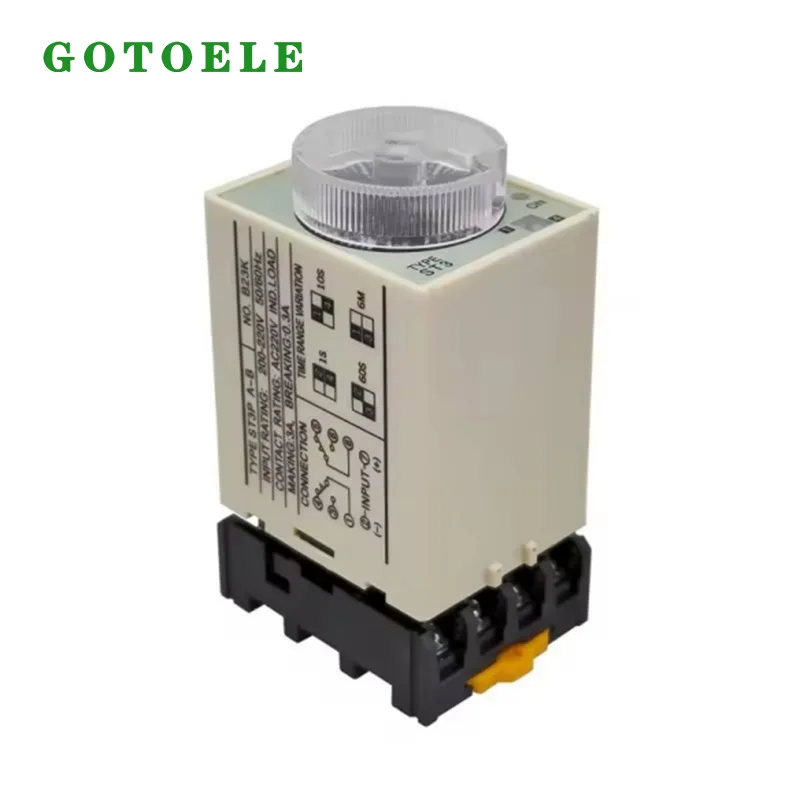

El ST3P A-B adopta una estructura enchufable de 8 pines, lo que permite una conexión rápida con la base del enchufe correspondiente. Cuando es necesario reemplazarlo, los técnicos pueden quitar e instalar el módulo del temporizador sin cambiar todo el sistema de cableado.
El diseño de montaje en carril DIN permite la integración en:
· Armarios eléctricos industriales;
· Paneles de control de automatización;
· Cajas de distribución de máquinas;
· Sistemas de control de edificios.

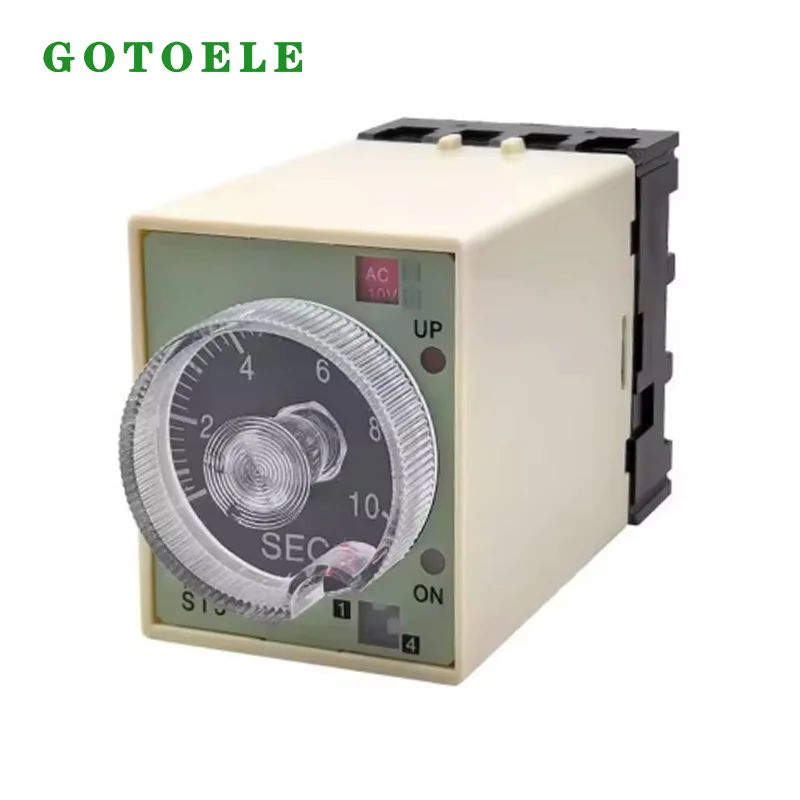

La perilla de ajuste frontal permite a los operadores modificar el tiempo de retardo directamente de acuerdo con los requisitos de trabajo reales.
Rango de tiempo
| nombre en clave | 24 | 14 | 23 | 13 | ||
| AUTOMÓVIL CLUB BRITÁNICO | 0,05-0,5 s | 0,5-5 s | 5-30s | 30s-3min | ||
| AB | 0,1-1 s | 1-10s | 10-60 | 60s-6min | ||
| C.A | 0,5-5 s | 5-50s | 50s-5min | 5-30 minutos | ||
| ANUNCIO | 1-10s | 10-100s | 100s-10min | 10-60 minutos | ||
| A-E | 6-60 años | 60s-10min | 10-60 minutos | 60min-6h | ||
| AF | 0,2-2 minutos | 2-20 minutos | 20min-2h | 2-12h | ||
| A-G | 0,4-4 minutos | 4-40 minutos | 40min-4h | 4-24h | ||
| Indicador funcionando | Operación de encendido | Operación de encendido | ||
| 0/P Persona de contacto |
Modelo | ST2P-E | ST3PA | ST3PC |
| Límite de tiempo 1C | 5A | 5A | ||
| Fecha límite 2C | 5A | |||
| 1C instantáneo | 5A | 5A | ||
| Vida | Maquinaria | 5 × 107 veces | 5 × 107 veces | |
| Eléctrico | 105 veces | 105 veces | ||
| exactitud | Repitiendo errores | Máximo ± 1% | Máximo ± 1% | |
| Error de configuración | Máximo 10% | Máximo 10% | ||
| Error de voltaje | Máximo ± 1% | Máximo ± 1% | ||
| Error de temperatura | Máximo ± 2% | Máximo ± 2% | ||
| Restablecer tiempo | Máximo 0,5 segundos | Máximo 0,5 segundos | ||
| Clasificación | minutero | Temporizador de rango múltiple | |
| Modelo | ST2P | ST3P | |

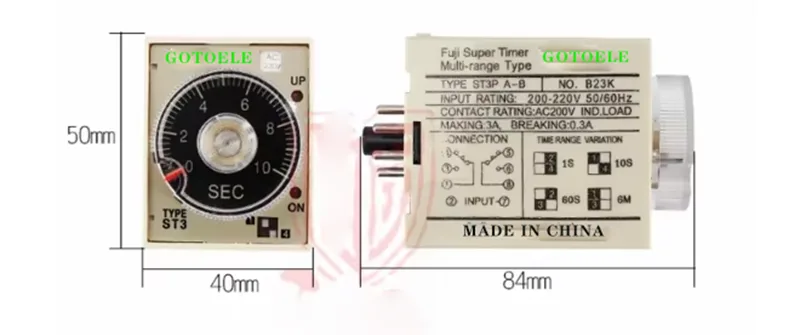

| Tamaño (milímetros) | 50 alto × 40 ancho × 57,5 profundidad | 50 alto × 40,5 ancho × 57,5 profundidad | |
| Instalación y enchufe | Superficie (-n) | PF083A(E) | PF-083A(E) |
| Color (-y) | Estados Unidos-08 P3G-08 | Estados Unidos-08 P3G-08 | |
| Rango de tiempo completo |
SEC:1,3,6,10,12,30,60 Valores mínimos: 3,6,10,12,30,60 FC: 3,6,10,12,30 |
R: 0,05-0,5 s/5 s/30 s/3 min B: 0,1-1s/10s/60s/6min C: 0,5 segundos/5 segundos/50 segundos/5 minutos/30 minutos D: 1-10 segundos/100 segundos/10 minutos/60 minutos E: 5-1 minutos/10/60 minutos/6 horas F: 0,25-2 minutos/20 minutos/2 horas/12 horasG: 0,5-4 min/40 min/4 h/24 h |
|
| Tensión nominal |
CA(V): 12,24,110,220 (50/60 Hz) CC (V): 12-24 (50/60 Hz) |
24 a 240 VCA/CC CA(V)110V,220V CC 12 V, 24 V |
|
Experiencia de aplicaciones del mundo real
En un proyecto de línea de producción de embalaje automatizada, se instaló el relé temporizador de retardo de encendido electrónico GOTOELE ST3P A-B en el gabinete de control para gestionar la secuencia operativa entre el motor del transportador y el mecanismo de embalaje.
El temporizador se configuró para introducir un retraso controlado entre las acciones del equipo, evitando la acumulación de material causada por un tiempo de inicio inconsistente.
Después de un funcionamiento continuo en un entorno de producción, el sistema mantuvo un rendimiento de conmutación estable y redujo el tiempo de ajuste durante la puesta en servicio del equipo. El cliente se benefició de una estructura de control más sencilla en comparación con las soluciones de temporización anteriores basadas en PLC.
Parámetros principales
|
Parámetro |
Detalles |
|
Modelo |
Relé temporizador de retardo de encendido electrónico GOTOELE ST3P A-B |
|
Función |
Retraso de encendido |
|
Rango de tiempo |
0,1 s-10 s |
|
Voltaje de la bobina |
CA200-220V |
|
Capacidad de contacto |
3A |
|
Tipo de contacto |
Contactos de cambio NA/NC |
|
Instalación |
Montaje enchufable/en riel DIN de 8 pines |
|
Método de ajuste |
Esfera giratoria |
|
Solicitud |
Control de automatización, circuito de motor, gabinete eléctrico |
|
Proceso de dar un título |
CE, ISO9001 |
|
Garantía |
18 meses |
Ventajas principales
1. Sincronización electrónica estable en lugar de control de retardo mecánico
El circuito de sincronización electrónica proporciona un rendimiento de retardo constante y evita la desviación de sincronización causada por el desgaste mecánico que se encuentra en los dispositivos temporizadores mecánicos o neumáticos tradicionales.
2. Ajuste de retardo flexible para diferentes requisitos de equipo
La configuración de tiempo ajustable permite a los usuarios configurar parámetros de retardo adecuados según las diferentes secuencias operativas de la máquina, lo que mejora la compatibilidad con diversas aplicaciones de automatización.
3. La estructura enchufable reduce el tiempo de mantenimiento
El diseño del módulo extraíble permite un reemplazo rápido durante el mantenimiento del equipo. Los técnicos pueden completar las operaciones de reemplazo de manera eficiente sin necesidad de realizar un cableado extenso.
4. Solución económica para sistemas de automatización simples
El ST3P A-B proporciona funciones de sincronización esenciales a un menor costo del sistema, lo que lo hace adecuado para clientes que necesitan un control de retardo confiable sin invertir en complicados controladores de automatización.
Control de producción y calidad
GOTOELE fabrica componentes de control industrial bajo procedimientos de producción estandarizados en Zhejiang, China.
Cada relé temporizador de retardo de encendido electrónico ST3P A-B se prueba antes de la entrega, lo que incluye inspección de voltaje de bobina, verificación de conmutación de contactos, pruebas de precisión de sincronización y verificaciones de rendimiento de aislamiento.
A través de una estricta gestión de calidad y control de producción, GOTOELE garantiza un funcionamiento estable para los fabricantes de equipos de automatización y usuarios industriales en todo el mundo.
Embalaje y entrega
El relé temporizador de retardo de encendido electrónico ST3P A-B está embalado con un embalaje protector de exportación para garantizar un transporte seguro.
GOTOELE admite la producción a granel, el etiquetado OEM y soluciones de embalaje personalizadas de acuerdo con los diferentes requisitos del cliente, brindando soporte de suministro eficiente para proyectos industriales globales.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre un relé temporizador y un relé normal?
Un relé normal cambia los contactos inmediatamente después de la activación, mientras que un relé temporizador introduce un retraso preestablecido antes de la conmutación, lo que permite que el equipo funcione de acuerdo con una secuencia controlada.
P2: ¿Se puede utilizar el ST3P A-B en aplicaciones de arranque de motores?
Sí. Se utiliza comúnmente en circuitos de control de motores donde se requiere conmutación retardada, como sistemas de arranque estrella-triángulo y control de equipos auxiliares.
P3: ¿El temporizador requiere programación PLC?
No. El ST3P A-B utiliza una estructura de temporización ajustable simple y puede proporcionar control de retardo sin programación PLC.
P4: ¿GOTOELE admite la personalización OEM?
Sí. GOTOELE brinda servicios OEM que incluyen etiquetado de productos, personalización de empaques y ajustes de parámetros técnicos.
