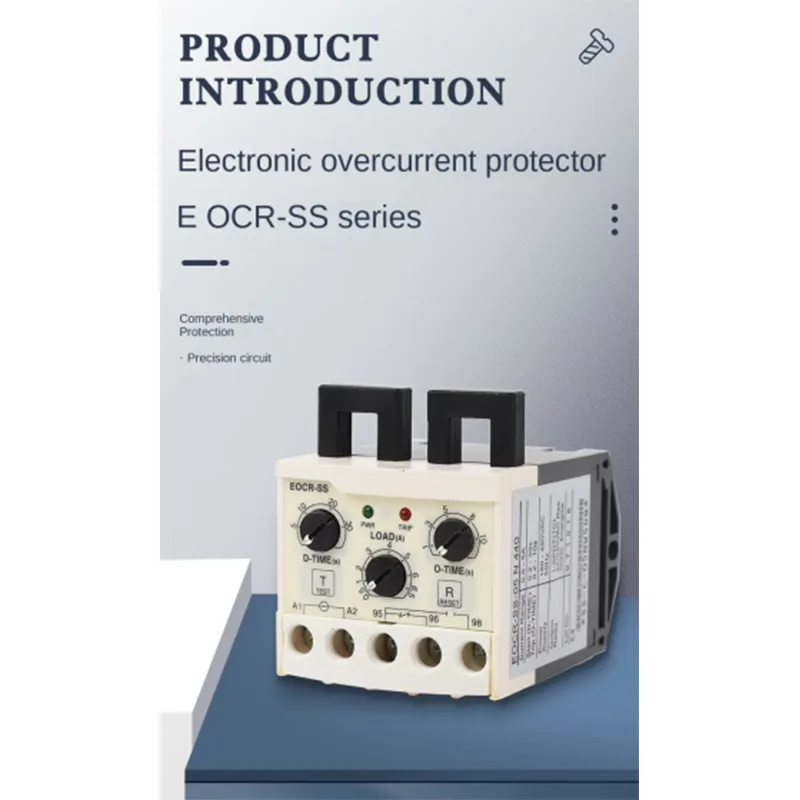

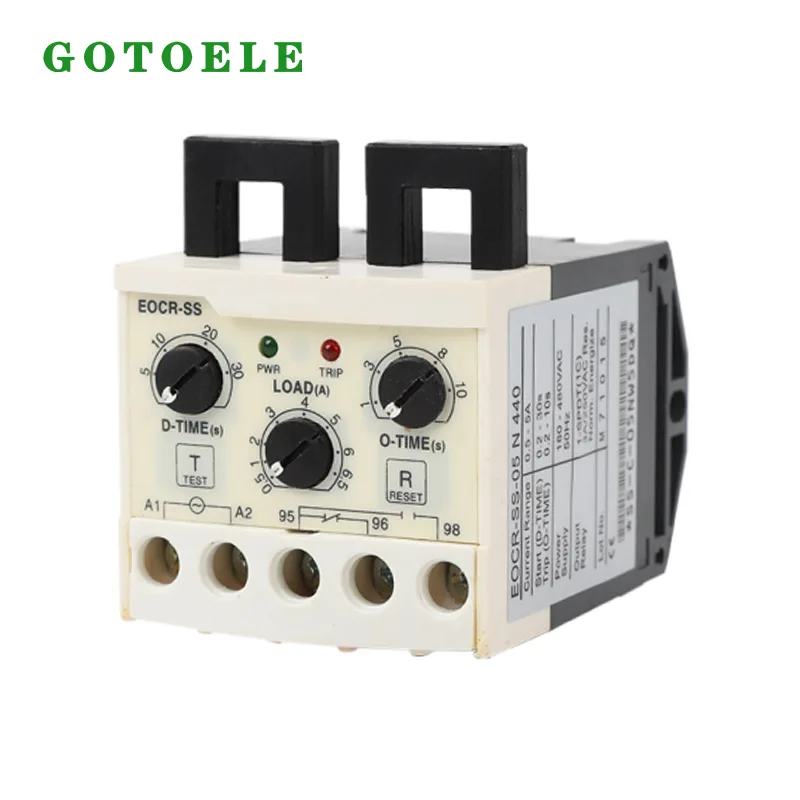

Relé electrónico de protección del motor EOCR-SS

Desarrollado y fabricado por GOTOELE, un fabricante profesional de productos eléctricos de bajo voltaje en Zhejiang, China, con más de 14 años de experiencia en la industria, este protector electrónico de motor integra protección contra sobrecarga, protección contra parada del motor, protección contra pérdida de fase y protección contra desequilibrio de corriente trifásica en una unidad compacta montada en riel DIN. Se utiliza ampliamente en bombas, ventiladores, compresores, transportadores y gabinetes de control OEM donde se requiere una protección confiable del motor y un tiempo de inactividad reducido por mantenimiento.

Principio de funcionamiento El relé electrónico de protección de motores EOCR-SS está diseñado para proteger motores de CA trifásicos pequeños y medianos de condiciones de corriente anormales que pueden causar sobrecalentamiento del devanado, envejecimiento del aislamiento y apagado inesperado del equipo.

A diferencia de los relés de sobrecarga térmica bimetálicos convencionales que reaccionan lentamente y se ven afectados por la temperatura ambiente, el EOCR-SS monitorea continuamente la corriente de funcionamiento del motor a través de un transformador de corriente de abrazadera dividida. Cuando ocurren condiciones anormales como sobrecarga, falla de fase o desequilibrio de corriente, el relé desconecta rápidamente el circuito de control del contactor para detener el motor y evitar daños mayores.

La estructura CT dividida permite la instalación sin quitar los cables de alimentación existentes. Esto lo hace especialmente adecuado para actualizaciones de equipos, renovación de gabinetes de control antiguos y maquinaria OEM donde es importante reducir el tiempo de instalación.

● Diseño compacto

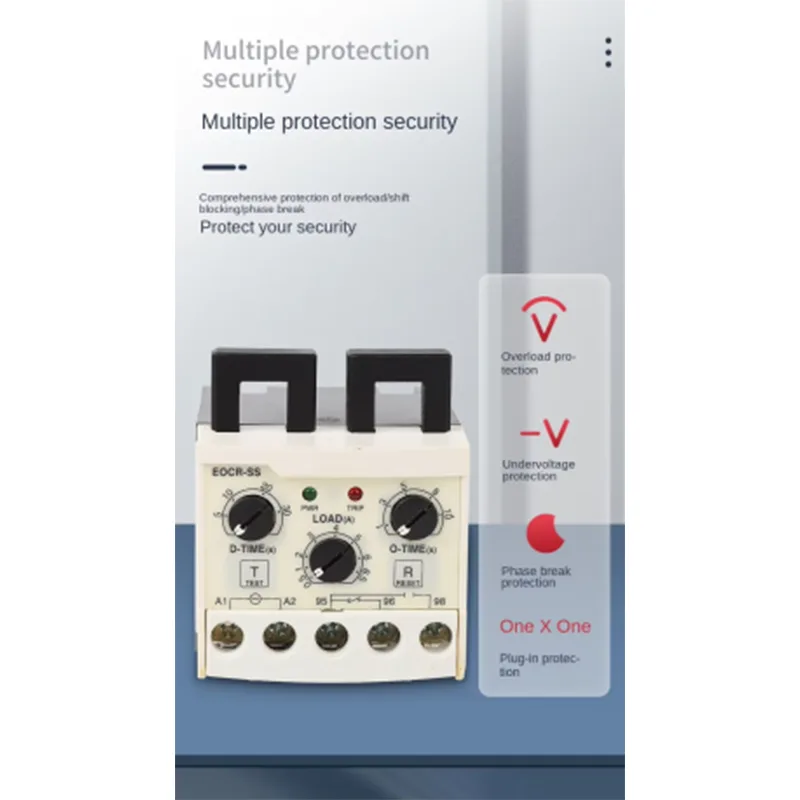

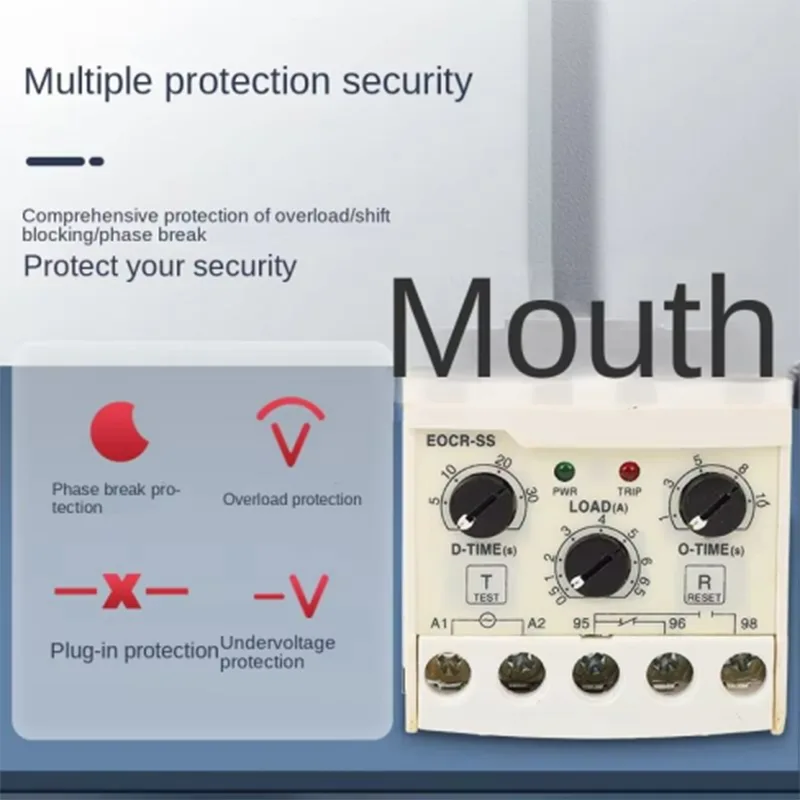

● Múltiples funciones de protección

● Amplio rango de ajuste de corriente (10:1)

● Función de amperímetro

● LED de indicación de disparo

● Alta precisión

● Restablecimiento instantáneo manual

● Restablecimiento remoto eléctrico

● Función de prueba

● Insensible al ambiente

● Bajo consumo de energía

● Operación a prueba de fallas (sin liberación de voltaje)

Funciones de protección inteligentes para la seguridad del motor

1. Protección precisa contra sobrecarga y bloqueo

Durante el funcionamiento del motor, una carga mecánica excesiva, el bloqueo de los cojinetes o el atasco del equipo pueden provocar un aumento de corriente más allá del rango de funcionamiento normal. EOCR-SS detecta continuamente cambios en la corriente del motor y activa la protección después del tiempo de retardo preestablecido.

La configuración de CARGA ajustable permite a los usuarios igualar con precisión diferentes corrientes nominales del motor, mientras que la función de retardo O-TIME evita el apagado innecesario causado por fluctuaciones de corriente de corta duración.

Esta función de protección se aplica ampliamente en sistemas transportadores, bombas de agua, equipos de ventilación y pequeña maquinaria industrial donde una sobrecarga inesperada del motor puede provocar una interrupción de la producción.

2. Protección contra pérdida de fase para motores trifásicos

Los motores trifásicos que funcionan en condiciones de pérdida de fase pueden experimentar una corriente excesiva en las fases restantes, lo que provoca un rápido sobrecalentamiento del devanado y daños permanentes al motor.

EOCR-SS detecta una distribución anormal de corriente causada por fallas de fase, cables desconectados o problemas de contacto del contactor e interrumpe inmediatamente el circuito de control del motor.

Esta función es especialmente valiosa en áreas con redes eléctricas inestables, instalaciones agrícolas e instalaciones de equipos al aire libre donde los riesgos de pérdida de fase son mayores.

3. Monitoreo del desequilibrio de corriente trifásico

La distribución desigual de la corriente entre tres fases suele deberse a problemas en el devanado, desequilibrio de voltaje o carga mecánica desigual.

EOCR-SS monitorea las diferencias actuales entre las fases y brinda protección temprana antes de que un desequilibrio menor se convierta en una falla grave del motor.

En comparación con los dispositivos de protección tradicionales que solo responden después de que se produce una sobrecarga grave, el monitoreo electrónico de corriente ayuda a los equipos de mantenimiento a identificar riesgos potenciales antes y reducir el tiempo de inactividad inesperado.

4. Función de retardo de inicio ajustable

Una corriente de arranque grande es normal cuando los motores comienzan a funcionar. La protección inmediata contra sobrecarga durante el arranque puede causar disparos innecesarios.

La función de retardo de arranque D-TIME incorporada permite que los motores completen la aceleración antes de ingresar al modo de protección normal. Los usuarios pueden ajustar el retraso según las diferentes características de arranque del motor, lo que garantiza un funcionamiento confiable para equipos con requisitos de par de arranque más altos.

Experiencia en aplicaciones y verificación de proyectos

Proyecto de mejora de la protección del motor en una fábrica de procesamiento de alimentos de Vietnam

Basado en la experiencia de GOTOELE en fabricación de productos eléctricos de bajo voltaje y proyectos de exportación global, EOCR-SS se ha aplicado en mejoras de protección de motores para clientes industriales.

En marzo de 2026, un fabricante de equipos de procesamiento de alimentos en Vietnam instaló 120 unidades de relé electrónico de protección de motor EOCR-SS en gabinetes de control de motores de cintas transportadoras.

El entorno de la aplicación incluía:

· Tipo de cliente: Fabricante de maquinaria para procesamiento de alimentos

· Lugar de instalación: Armarios de control del sistema transportador

· Rango de potencia del motor: motores trifásicos de 0,75kW-2,2kW

· Voltaje de funcionamiento: AC380V 50Hz

· Temperatura de funcionamiento: -10 ℃ a 45 ℃

· Tiempo de funcionamiento diario: Aproximadamente 16 horas/día

· Frecuencia de arranque del motor: 50-80 veces/día

Después de 12 meses de funcionamiento continuo, el cliente informó un rendimiento de protección estable y una reducción de las fallas del motor causadas por problemas de sobrecarga y pérdida de fase. En comparación con soluciones anteriores de protección contra sobrecarga térmica, la frecuencia de las intervenciones de mantenimiento se redujo significativamente, lo que mejoró la continuidad de la producción.

Esta aplicación práctica demuestra la confiabilidad de EOCR-SS en entornos de operación de motores industriales de alta frecuencia.

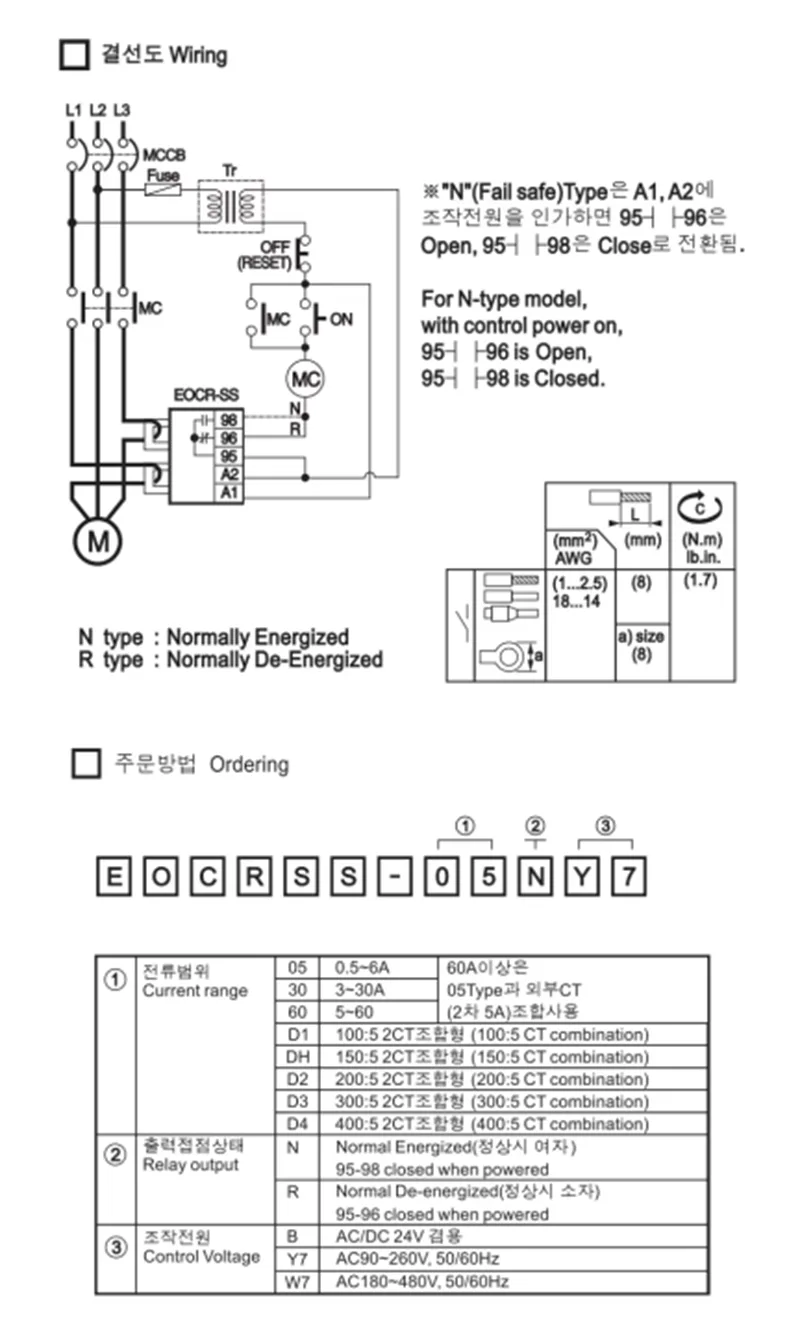

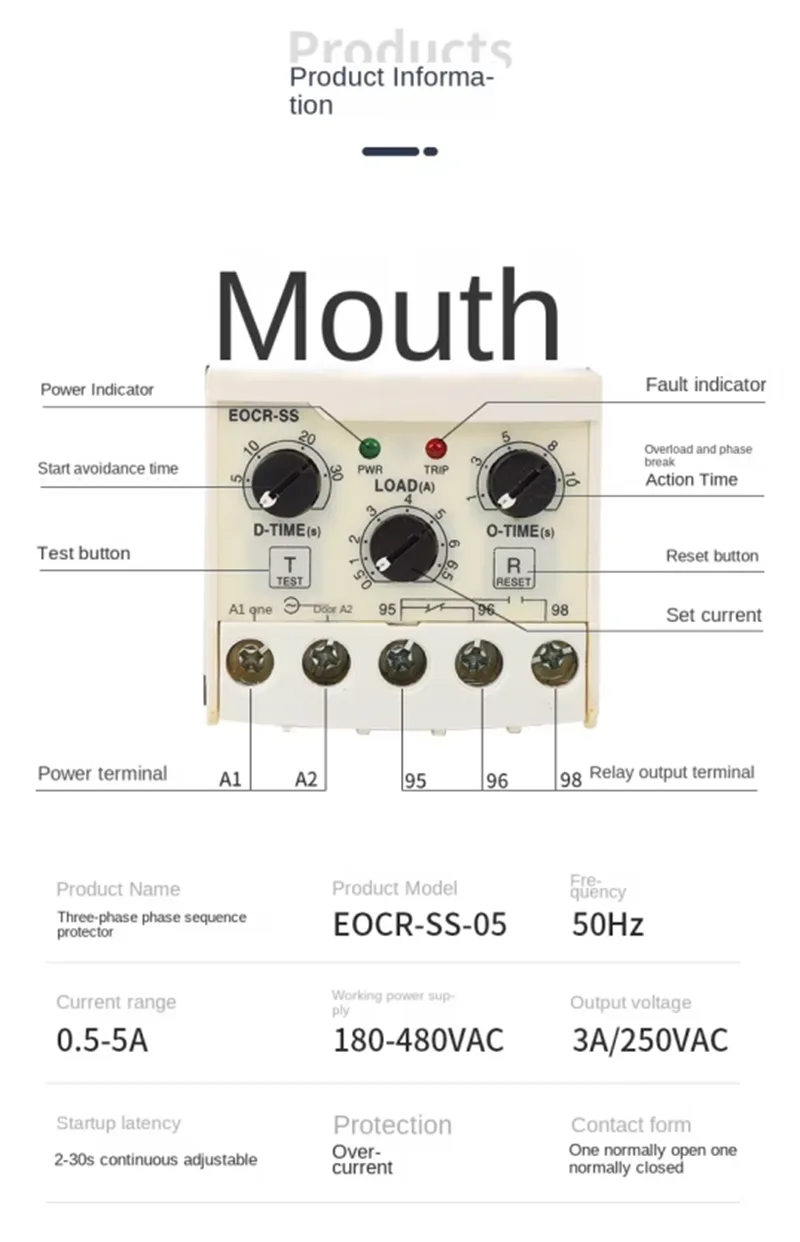

Parámetros del producto

Ventajas del producto

1. La instalación sin cortes de cables ahorra tiempo de adaptación

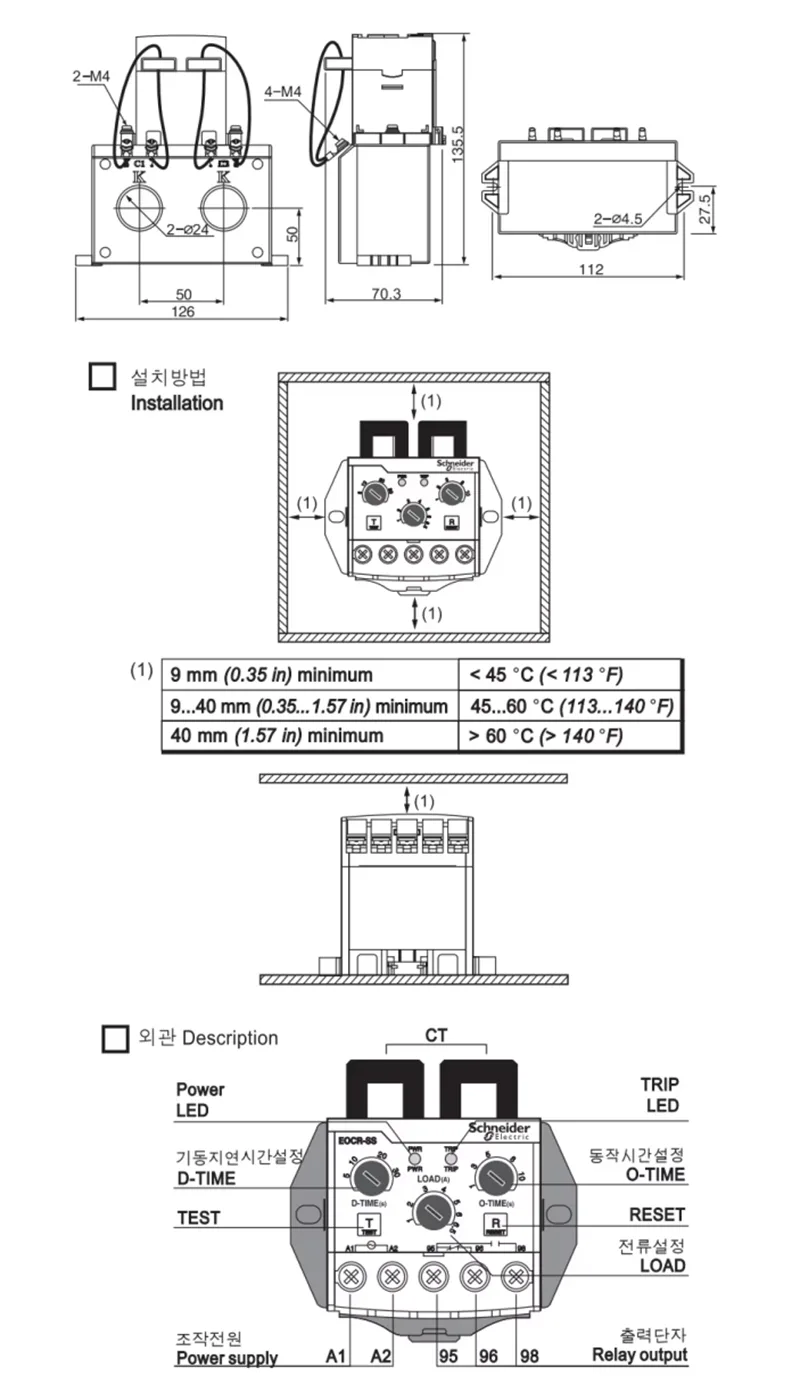

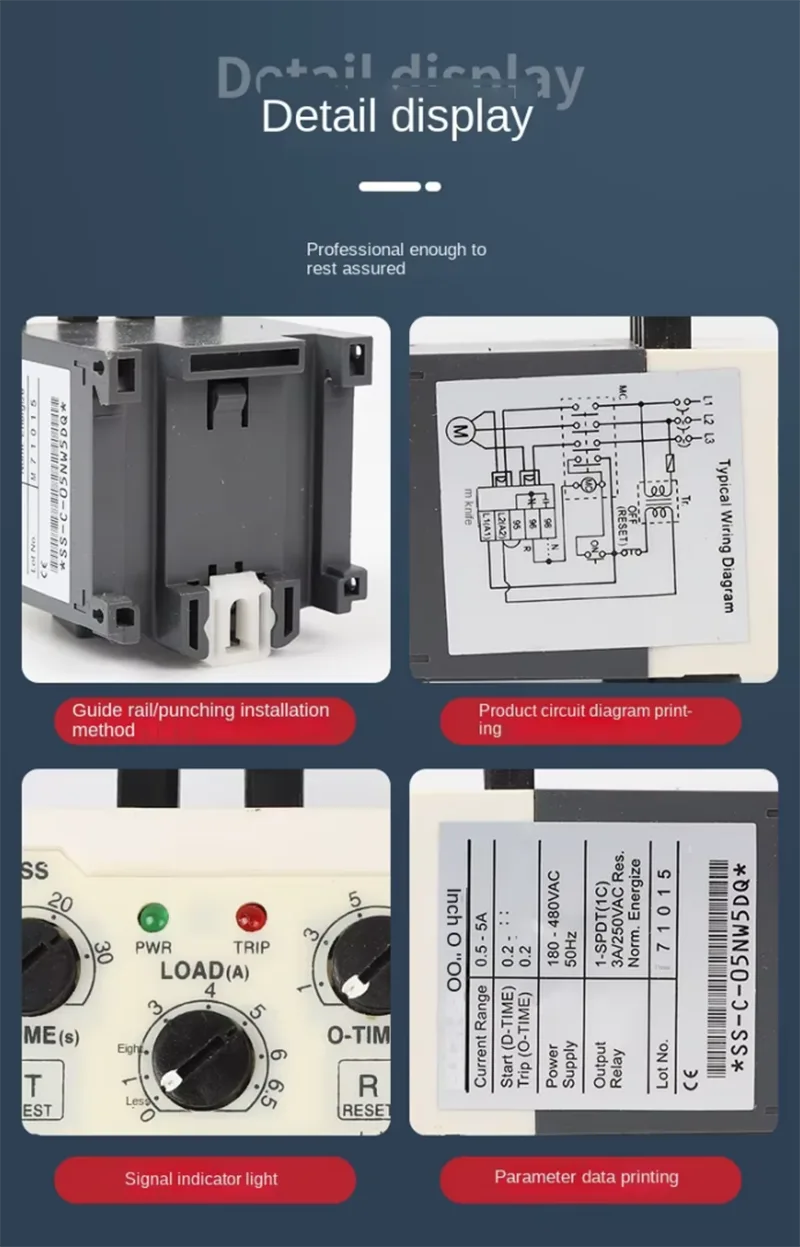

EOCR-SS adopta un diseño de transformador de corriente dividida que se puede abrir. Los técnicos de instalación solo necesitan sujetar el CT a los cables del motor existentes sin desconectar el cableado ni modificar el circuito de alimentación.

Este diseño reduce en gran medida la dificultad de instalación de las máquinas existentes, especialmente adecuado para actualizaciones de equipos de fábrica y proyectos de modernización de gabinetes de control.

2. La detección electrónica mejora la precisión de la protección

El sistema electrónico de detección de corriente proporciona una protección más rápida y estable en comparación con los relés de sobrecarga térmica tradicionales.

Evita la influencia de la temperatura y los problemas de fatiga mecánica, manteniendo un rendimiento de protección constante durante el funcionamiento a largo plazo.

3. El ajuste flexible se adapta a diferentes motores

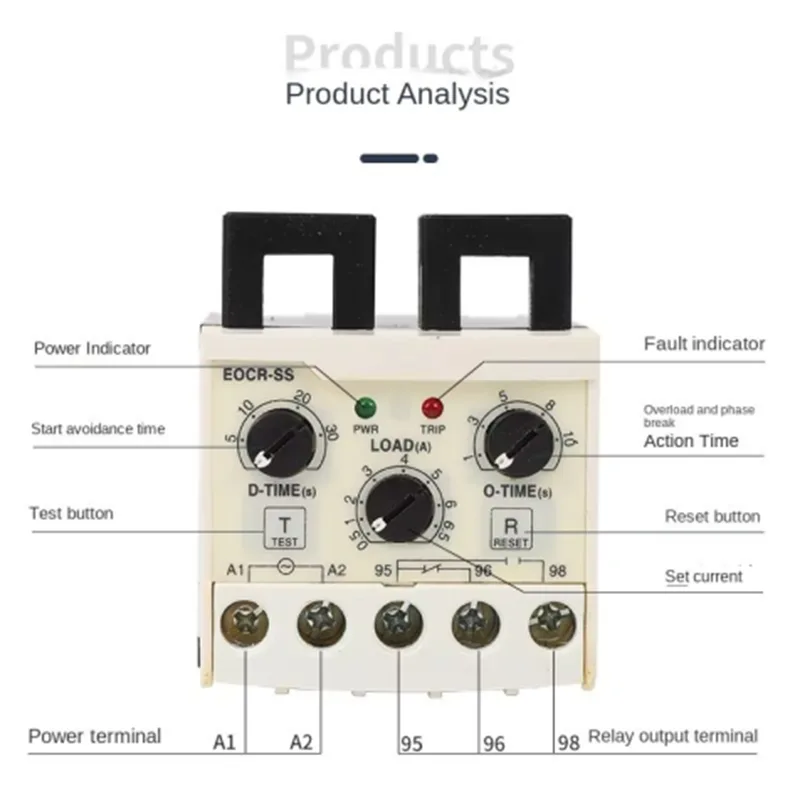

EOCR-SS proporciona un ajuste independiente de los parámetros de retardo de inicio, corriente de funcionamiento y retardo de disparo.

Los usuarios pueden configurar los ajustes de protección según diferentes cargas de motor, condiciones de arranque y entornos de aplicación, mejorando la compatibilidad con diversas máquinas industriales.

4. El diseño compacto de riel DIN ahorra espacio en el gabinete

La estructura modular permite la instalación directa dentro de armarios de control eléctrico estándar.

En comparación con la instalación de transformadores de corriente y componentes de protección separados, EOCR-SS proporciona una solución más compacta y simplifica el diseño del sistema de control.

Fabricación y garantía de calidad

GOTOELE es un fabricante y exportador profesional especializado en productos eléctricos de bajo voltaje, incluidos contactores, relés, disyuntores, dispositivos de protección de motores y componentes de control industrial.

Con más de 14 años de experiencia en fabricación eléctrica, la empresa opera una base de producción en Liushi, Yueqing, Zhejiang, China. La fábrica tiene una superficie de más de 1600 metros cuadrados e incluye áreas de producción profesionales e instalaciones de inspección de calidad.

Durante la producción de EOCR-SS, GOTOELE realiza inspecciones estrictas que cubren la precisión de la detección de corriente, la respuesta de la acción del relé, la confiabilidad del terminal y las pruebas de envejecimiento del producto.

Cada lote sigue los procedimientos de gestión de calidad ISO9001 y los productos cumplen con los requisitos de certificación CE para garantizar un rendimiento estable para aplicaciones industriales internacionales.

Embalaje y entrega

El relé electrónico de protección del motor EOCR-SS se empaqueta de acuerdo con los estándares internacionales de exportación para evitar daños durante el transporte.

Para pedidos al por mayor, GOTOELE ofrece una programación de producción eficiente con plazos de entrega típicos de 10 a 15 días. Los servicios de personalización OEM, que incluyen impresión de logotipos, diseño de empaques y personalización de parámetros, están disponibles para distribuidores globales y fabricantes de equipos industriales.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre EOCR-SS y un relé de sobrecarga térmica tradicional?

EOCR-SS utiliza tecnología electrónica de monitoreo de corriente, lo que proporciona una mayor precisión de protección y una respuesta más rápida en comparación con los relés de sobrecarga térmica tradicionales. También admite la instalación de CT dividido sin cortar cables, lo que lo hace más conveniente para las actualizaciones de equipos.

2. ¿Se puede instalar EOCR-SS en gabinetes de control de motores existentes?

Sí. El transformador de corriente con abrazadera permite la instalación directamente en los cables del motor existentes sin quitar el cableado, lo que lo hace adecuado para proyectos de mantenimiento y renovación de equipos antiguos.

3. ¿Qué motores son adecuados para EOCR-SS?

EOCR-SS está diseñado principalmente para pequeños motores de CA trifásicos, incluidas bombas, ventiladores, compresores, transportadores y maquinaria OEM con requisitos actuales dentro del rango de 0,5 ~ 5 A.

4. ¿GOTOELE ofrece personalización OEM?

Sí. GOTOELE admite servicios OEM/ODM que incluyen etiquetas personalizadas, embalajes, especificaciones y requisitos de parámetros eléctricos para diferentes mercados internacionales.

GOTOELE combina capacidad de fabricación eléctrica profesional, experiencia en aplicaciones prácticas y estrictos sistemas de control de calidad para proporcionar soluciones confiables de protección de motores para clientes industriales globales. El relé electrónico de protección de motores EOCR-SS representa una actualización rentable de los dispositivos de protección tradicionales, lo que ayuda a las industrias a mejorar la seguridad de los equipos, reducir los costos de mantenimiento y lograr una operación de producción más estable.
